Dịch vụ thiết kế ngược tại trung tâm số hóa (Phần 1)

4 Juillet 2017 , Rédigé par Nguyễn Tuyến Publié dans #scan 3d

1. Thiết kế ngược là gì?

Thiết kế ngược là quy trình thiết kế lại mẫu - mô hình vật lý cho trước thông qua số hóa bề mặt mẫu bằng thiết bị đo tọa độ, và xây dựng mô hình thiết kế từ dữ liệu số hóa. Ưu điểm của phương pháp thiết kế ngược là cho phép thiết kế nhanh và chính xác mẫu thiết kế có độ phức tạp hình học cao, hoặc mẫu dạng bề mặt tự do (không xác định được quy luật tạo hình).

 Kỹ thuật thiết kế ngược - Reverse Engineering (RE) là thuật ngữ được sử dụng phổ biến trong thời gian gần đây. Tuy nhiên việc sử dụng RE trong phát triển sản phẩm đã được bắt đầu từ vài thập kỷ trước. RE được khái niệm là quá trình nhân bản một vật thể, một bộ phận hoặc một sản phẩm hoàn chỉnh có sẵn mà không có sự trợ giúp của bản vẽ, tài liệu hay mô hình máy tính.



 Về bản chất thiết kế ngược là quá trình sao chép một sản phẩm đã được sản xuất (nhờ khả năng sao chép hình ảnh của một vật thể thành dữ liệu CAD 3D), thiết kế ngược liên quan đến việc quét hình (scanning), số hóa (digitizing) vật thể thành dạng điểm, đường và bề mặt 3D.

=> Xem thêm: dịch vụ In 3D

2. Ưu điểm của thiết kế ngược trong sản xuất.

Phương pháp thiết kế ngược cũng có ưu điểm đối với mẫu thiết kế dạng bề mặt có quy luật tạo hình nhưng không xác định được thông số thiết kế. Chẳng hạn các mẫu bề mặt xoắn như cánh tuabin, bề mặt thủy động học, khí động học.

Trong thời gian gần đây trong nước đã có các loại thiết bị tự động đo quét tọa độ 3D, kỹ thuật thiết kế ngược cũng đã được nghiên cứu áp dụng tại một số nơi (doanh nghiệp, viện, trường…) Tuy nhiên việc ứng dụng có hiệu quả giải pháp kỹ thuật mới này vẫn còn nhiều vấn đề cần phải hoàn thiện thêm.

3. Quy trình thiết kế ngược.

Các nhà thiết kế và chế tạo thường đánh giá sản phẩm của mình và đối thủ cạnh tranh trước khi đưa ra một ý tưởng mới. Ngày nay quá trình đó được hệ thống hóa thành một kỹ thuật riêng gọi là kỹ thuật thiết kế ngược. Đó là sự đánh giá có hệ thống một sản phẩm nhằm mục đích tái tạo lại hoàn chỉnh hoặc có bổ sung thêm những cải tiến phát triển.

Như vậy có thể thấy kỹ thuật thiết kế ngược là quá trình tạo mô hình thiết kế từ sản phẩm có sẵn, nhằm thực hiện các phép phân tích kỹ thuật hoặc tái tạo lại sản phẩm dưới dạng nguyên gốc hay biến thể. Quá trình này trái ngược với quá trình truyền thống bấy lâu nay kiểu “thiết kế thuận” (Forward Engineering) - đi từ ý tưởng đến sản phẩm (thiết kế ngược thì đi từ việc phân tích một bộ phận trong trình thuận - ngược này được tổng  hợp theo lộ trình như sau:

  •  Thiết kế thuận: nhu cầu - ý tưởng thiết kế - tạo mẫu thử và kiểm tra - sản phẩm.
  •  Thiết kế ngược: sản phẩm - đo và kiểm tra - tái thiết kế - tạo mẫu thử và kiểm tra - sản phẩm.

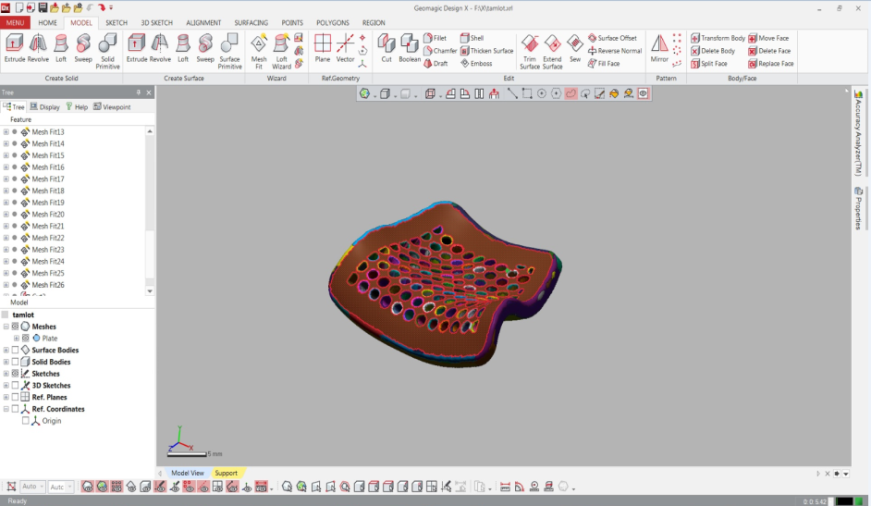

 Kỹ thuật thiết kế ngược theo hướng tự động hóa thường được chia làm 3 giai đoạn là: lấy mẫu (số hóa bề mặt) bằng thiết bị đo quét tọa độ, xử lý dữ liệu và xây dựng mô hình thiết kế trên phần mềm CAD, ứng dụng.

 Trích nguồn: http://trungtamsohoa.vn/dich-vu-thiet-ke-nguoc-741
